MF RB V PROTEC

PDF dokumenty ke stažení: MF RB V PROTEC

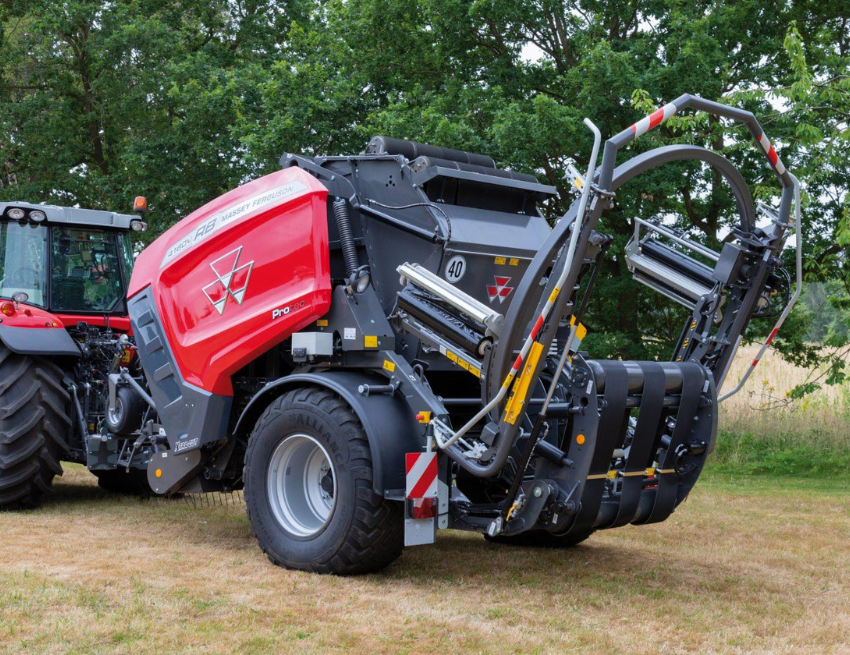

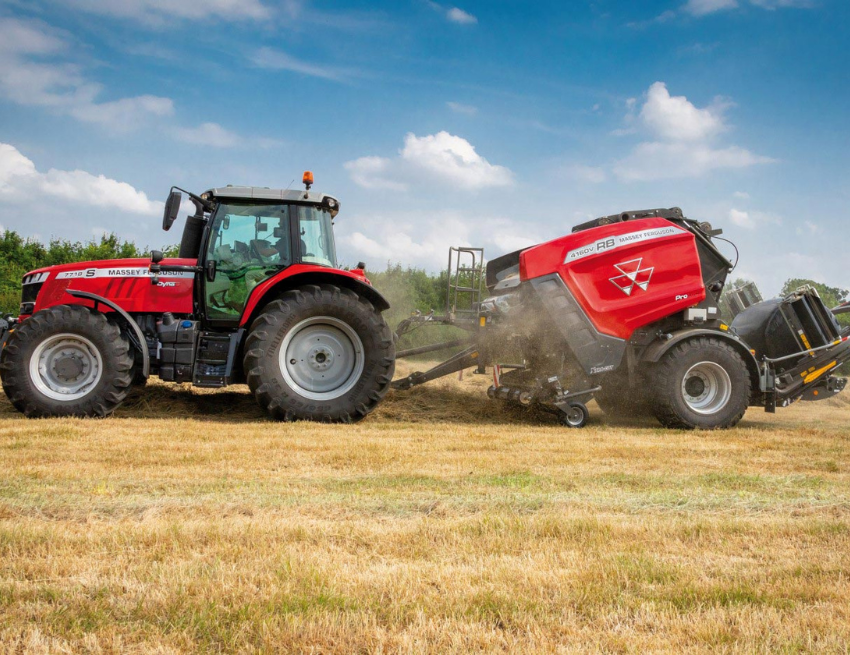

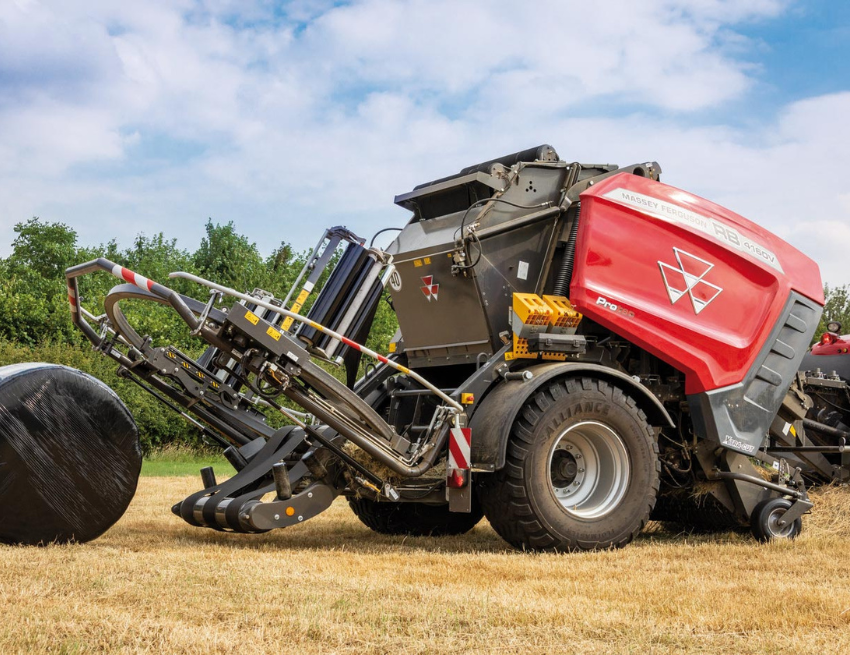

 Massey Ferguson RB 4160V Protec (Protection Baler & Professional Technology) spojuje všechny výhody lisu s variabilní komorou a integrovanou ovíječkou, která umožňuje rychlé a efektivní lisování i ovíjení přímo při práci. Variabilní lisovací komora je plně integrována se speciálně vyvinutým obalovým zařízením, které zajišťuje rychlé a spolehlivé balení během samotného lisování.



Model	MF RB 4160V Protec
Průměr komory	0,9 m-1,6 m
Šířka komory	1,23 m
Válce	N/A
Délka řemenů	11 m
Hmotnost	6550 kg
Požadovaná výkon	ab 140 PS
Xtracut	13/17/25 nožů
Vázání	pouze síťové vázán







 Charakteristické vlastnosti - MF RB 4160V Protec s pevnou komorour a integrovaným navíjecím zařízením

• Lis s pevnou komorou na balíky   o průměru 1,25 m s šířkou 2,0 m nebo 2,25 m, neřízeným sbíráním (Pick-up)   pro vyšší pracovní rychlost, sníženou údržbu a tišší práci
• Lis s variabilní lisovací komorou na balíky do průměru 1,6m a šířky  2,25 m nebo 2,40 m  , neřízený Pick-up
• Řezací zařízení XTracut s 13, 17 nebo 25 noži, což zaručuje optimální výsledky za všech podmínek
• Integrovaná jednotka navíjení pro maximální kvalitu píce při převozu
• Unikátní, otočný navíjecí systém pro omezenou délku a optimalizovaný, bezpečný silniční transport.
• Nízká celková výška pro optimální průchod plodin a bezpečnou práci v kopcovitém terénu
• Ovládání pomocí monitoru E-link, monitoru E-link Pro nebo terminálu ISOBUS traktoru
• Rozměry pneumatik 620/55 R22.5 pro minimální zhutnění půdy a dobré jízdní vlastnosti







Xtracut
Systém Xtracut, navržený pro maximální výkon, může být vybaven 13, 17 nebo 25 noži. Řezací jednotky jsou osazeny nejdelšími noži na trhu, což zajišťuje, že žádný materiál neprojde bez dokonalého rozřezání. Verze Xtracut 17 a 25 mají dvě hydraulicky ovládané nožové banky s možností samostatného řízení z kabiny podle potřeby obsluhy. Řidič si může zvolit: jednu nožovou banku, obě současně nebo vypnutí všech nožů.

Systém Constant Pressure System (CPS)
CPS udržuje tlak během formování balíku pomocí dvou velkých pružin, čímž zajišťuje rovnoměrný tlak od jádra směrem ven. Po vytvoření jádra přebírá řízení tlakování hydraulický systém, který tlak dále zvyšuje až do úplného zformování balíku. V závislosti na specifikaci lisu může maximální tlak hydraulického systému v napínacích ramenech dosahovat 140 nebo 180 barů. Výsledkem jsou dokonale tvarované kulaté balíky s pevnou a rovnoměrnou strukturou, které se snadno manipulují, skladují a zaručují výborné zachování kvality píce.

Hydroflexcontrol
Pro maximalní efektivitu a minimalizaci prostojů způsobené ucpáním, jsou lisy MF vybaveny unikátním ochranným systémem Hydroflexcontrol, který funguje ve dvou fázích:

• Fáze 1: Přední část dna podávací komory se může pohybovat a automaticky zabrání až 80 % potenciálních ucpání – bez nutnosti přerušení práce.

• Fáze 2: Pokud dojde k závažnějšímu ucpání, obsluha aktivuje druhou fázi, kdy se zadní část dna podávací komory hydraulicky spustí z kabiny, což umožní snadný průchod materiálu a rychlé obnovení provozu.





Ovládací panel ProTec
Vnější ovládací panel na zadní části lisu umožňuje řízení zadních vrat, ovíjecího kroužku, lisovacího stolu a svorek fólie – ideální pro snadnou výměnu fólie, údržbu či čištění.

Přepravní režim ProTec
V přepravním režimu je ovíjecí kroužek sklopen dopředu, čímž se celková délka stroje zkrátí na pouhých 5,9 m – pro bezpečnější přepravu a lepší manévrovatelnost.

Vedení balíku ProTec
Nový design zahrnuje dvě aktivní vodicí desky po stranách lisu, které přesně navádějí balík do středu ovíjecího stolu, čímž se zrychluje a zpřesňuje celý přenosový cyklus.

Rapid Reload System
Standardní systém Rapid Reload umožňuje přepravu jedné náhradní role sítě přímo na lisu. Výměna trvá jen několik minut, čímž se zvyšuje efektivita práce a doba strávená na poli.

Nový systém vázání
Nový systém s dopravníkovým pásem, dostupný u všech modelů s variabilní komorou ProTec, efektivněji navádí síť do komory a nahrazuje dřívější mechanismus s pohyblivým válcem.

Integrovaná nádrž na mytí
Nová nádrž na vodu s dávkovačem mýdla ve víku umožňuje pohodlné umytí rukou po výměně sítě nebo fólie – a pomáhá udržet kabinu traktoru v čistotě.





Nová LED světla
Pro vyšší komfort, bezpečnost a produktivitu je k dispozici sada tří LED světel – jedno pro jednotku ovíjení a dvě pod bočními kryty – pro pohodlnou práci ve dne i v noci.

Plovoucí vyklápěč balíků
Vyklápěcí zařízení ProTec je odpruženo pružinovým mechanismem pro plynulé tlumení. Připojuje se podobně jako spodní ramena traktoru a lze jej jedním tlačítkem přepnout do přepravní polohy.

Poloha sběrací jednotky
Sběrací jednotka je u lisů MF umístěna velmi blízko rotoru, což zlepšuje tok materiálu a snižuje riziko ucpání.

Ovíjecí stůl ProTec
Hydraulicky poháněný ovíjecí stůl se skládá ze dvou válců a tří nekonečných pásů upevněných na svařovaném rámu pro vysokou odolnost.

Senzor ovíjecího stolu
Senzor pod středním pásem zahájí ovíjení teprve tehdy, když je balík správně usazen na stole, zatímco čtyři velké boční válečky zajišťují přesné vedení balíku při otáčení.





Držáky fóliových rolí ProTec
Dvanáct držáků fólií je ergonomicky umístěno na obou stranách lisu, navíc s dvěma aktivními rolemi v ovíječce – pro delší provoz bez přerušení.

Bezvačkový sběrač
Díky absenci vačky je možné dosáhnout vyšších pracovních rychlostí, tiššího chodu a nižších nároků na údržbu. Méně pohyblivých částí znamená vyšší spolehlivost.

Ovíjecí kroužek ProTec
Ovíjecí kroužek je poháněn dvěma gumovými válci, které zajišťují pevný záběr, eliminují prokluz a snižují hlučnost.

Robustní rám ProTec
Odolný rám, konstruovaný pro nejvyšší zatížení, umožňuje plynulý provoz až do 35 ot./min – zaručuje spolehlivé ovíjení balík za balíkem.

Sběrací systém s pěti lištami
Pět lišt s rozestupy pouhých 64 mm zaručuje vysokou kapacitu a rovnoměrné podávání i při vysoké rychlosti.

Volitelný vyklápěč balíků
Volitelný vyklápěč pokládá balíky na jejich čela, čímž zabraňuje jejich odkutálení a usnadňuje nakládku na přívěs. Obsluha si může zvolit automatický nebo manuální režim vykládání.

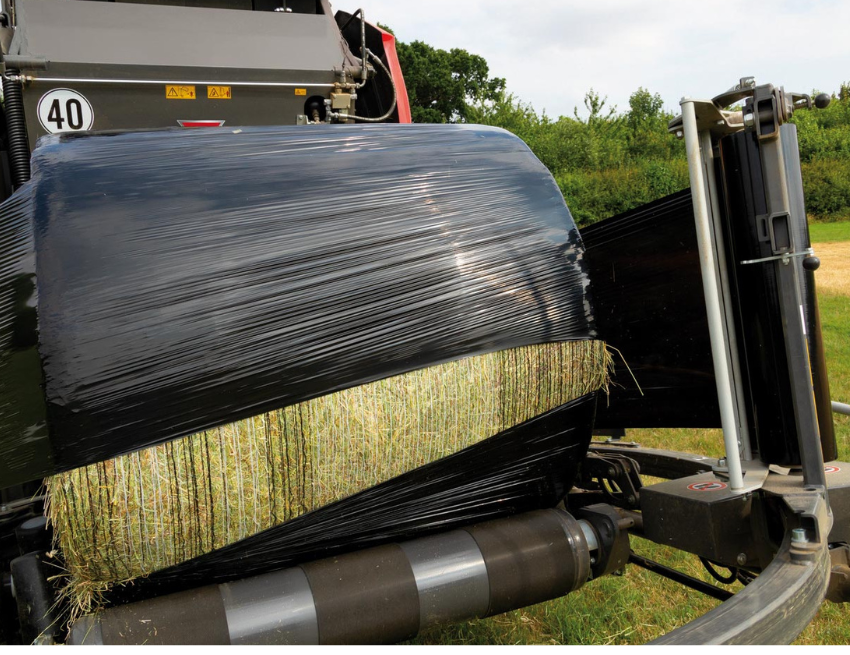

Ovíjení balíku ProTec

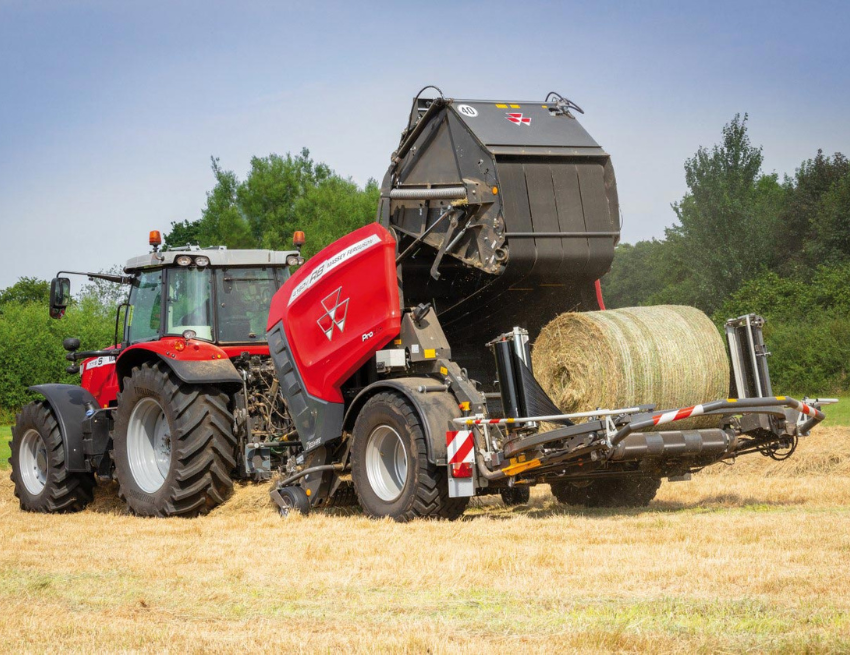

Po přenesení balíku do středu ovíjecího stolu se hydraulicky poháněný ovíjecí kroužek začne otáčet ještě před úplným uzavřením zadních vrat, takže celý cyklus končí dříve, než je vytvořen další balík.

Pneumatiky ProTec
Modely Massey Ferguson ProTec jsou vybaveny velkými nízkotlakými pneumatikami, které snižují zhutnění půdy, zvyšují stabilitu a umožňují hladký pohyb i v mokrých podmínkách.

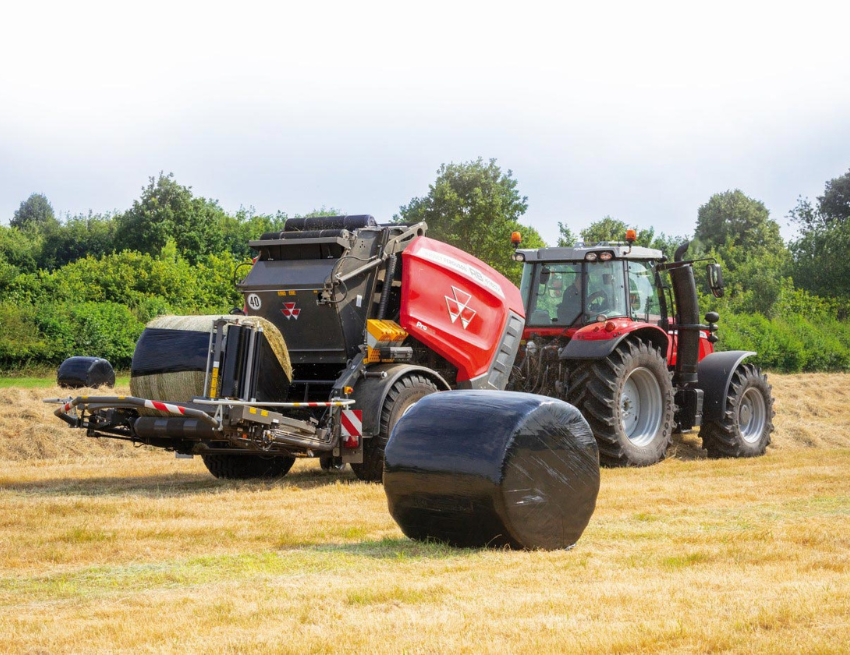

Vykládání balíků ProTec
Pro šetrné vyložení balíku se ovíjecí stůl spustí dolů, čímž se minimalizuje rychlost otáčení, zabraňuje se poškození fólie a zachovává dokonalý tvar balíku.

Volba sběrače
Lisy jsou k dispozici s volbou 2,25 m nebo 2,40 m širokého sběrače s bezvačkovým designem, který umožňuje vyšší pracovní rychlost, nižší hlučnost a jednodušší údržbu.

Popruhy lisovací komory
Čtyři odolné, bezešvé dvouvrstvé pásy s vysokou přilnavostí na balík mají jádro z mimořádně pevného syntetického materiálu, který odolává vysokému zatížení při lisování těžkých silážních balíků.

Systém formování balíku
Patentovaný systém využívá posuvné zadní víko, které se během tvorby balíku posouvá dolů a umožňuje jeho plynulé zvětšování. Komora má úzkou startovací sekci se dvěma přídavnými válci pro ideální formování jádra.

Mimořádně robustní komora
Boční stěny lisovací komory jsou vyztuženy dvěma ocelovými trubkami velkého průměru, svařenými s rámem – zajišťují mimořádnou pevnost, dlouhou životnost a přesnější kontrolu hustoty balíku.





Systém Varionet
Osvědčený systém Varionet s napínacím a rozprostíracím zařízením dokáže pracovat s různými šířkami a typy sítí, což umožňuje rychlé ovíjení balíků od okraje k okraji nebo přes okraj.

Řídicí systémy a elektronika
Lisy Massey Ferguson ProTec jsou dostupné s konzolí E-Link Pro nebo s ISOBUS. Oba systémy nabízejí jednoduchou navigaci, profesionální kontrolu procesu lisování a pokročilé monitorování v reálném čase.

ISOBUS
Použití jednoho terminálu v kabině pro všechny připojené stroje zjednodušuje práci, snižuje počet ovládacích prvků a umožňuje přesnější řízení různých funkcí.

Monitor Bale Control Pro
Volitelný monitor Bale Control Pro s integrovanou technologií ISOBUS a jasným displejem poskytuje přehled o všech parametrech lisu a umožňuje obsluze mít celý proces plně pod kontrolou.

Boční kryty
Celoplošné boční dveře umožňují snadný přístup k údržbě. Hladký povrch zabraňuje usazování prachu a pevné zámky chrání proti nechtěnému otevření během provozu.

Převodovka Powersplit
Převodovka Powersplit rovnoměrně rozděluje výkon mezi rotor a hnací válce, čímž snižuje nároky na výkon traktoru a zjednodušuje celkový pohon.

Centrální mazací body
Centrální mazací bloky pro valivá ložiska jsou umístěny v dobře přístupných místech, což zjednodušuje údržbu a šetří čas.

Automatické mazání řetězů
Automatický systém mazání řetězů s individuálním nastavením pro každý řetěz zajišťuje optimální dávkování oleje, prodlužuje jejich životnost a snižuje potřebu údržby.
