SHRNOVAČE MF

PDF dokumenty ke stažení: MF RK







Massey Ferguson představuje kompletně modernizovanou řadu shrnovačů, která uspokojí všechny vaše potřeby. Vynikající kvalita shrnování, snadná obsluha a odolná konstrukce jsou jen některé z mnoha dobrých důvodů, proč si do zemědělství vybrat právě vybrat shrnovač MF RK.



Model	Provedení stroje	Pracovní šířka (m)	Počet rotorů	Počet ramen na rotor
MF RK 361 DSR	Tříbodové zavěšení, jednorotorový shrnovač, pevný závěs, Alpine	3.6	1	10-3
MF RK 341 DN	Tříbodové zavěšení, jednorotorový shrnovač, plovoucí závěs	3.4	1	8-3
MF RK 361 DN	Tříbodové zavěšení, jednorotorový shrnovač, plovoucí závěs	3.6	1	10-4
MF RK 381 DN	Tříbodové zavěšení, jednorotorový shrnovač, plovoucí závěsk	3.8	1	10-4
MF RK 391 DN	Tříbodové zavěšení, jednorotorový shrnovač, plovoucí závěs	3.85	1	10-4
MF RK 421 DN	Tříbodové zavěšení, jednorotorový shrnovač, plovoucí závěs	4.2	1	12-4
MF RK 451 DN	Tříbodové zavěšení, jednorotorový shrnovač, plovoucí závěs	4.5	1	12-4
MF RK 451 TR	Jednorotorový shrnovač s tažnou ojí / závěsem pro traktor	4.5	1	12-4
MF RK 702 TR-SDX	Dvourotorový shrnovač s bočním ukládáním řádku	7	2	12-4
MF RK 662 SD-TRC	Dvourotorový shrnovač s bočním ukládáním řádku	6.65	2	10
MF RK 772 SD-TRC	Dvourotorový shrnovač s bočním ukládáním řádku	7.7	2	12-4
MF RK 842 SD-TRC	Dvourotorový shrnovač s bočním ukládáním řádku	8.4	2	13-4
MF RK 842 SD-TRC PRO	Dvourotorový shrnovač s bočním ukládáním řádku	8.4	2	13-4
MF RK 662 TRC	Dvourotorový shrnovač se středovým ukládáním řádku	6.6	2	10-4
MF RK 762 TRC	Dvourotorový shrnovač se středovým ukládáním řádku	7.6	2	12-4
MF RK 862 TRC	Dvourotorový shrnovač se středovým ukládáním řádku	7.60	2	13
MF RK 862 TRC PRO	Dvourotorový shrnovač se středovým ukládáním řádku	8.60	2	13
MF RK 922 TRC	Dvourotorový shrnovač se středovým ukládáním řádku	8.00	2	14
MF RK 922 TRC PRO	Dvourotorový shrnovač se středovým ukládáním řádku	9.20	2	14
MF RK 1002 TRC PRO Gen2	Dvourotorový shrnovač se středovým ukládáním řádku	10	2	15
MF RK 1254 TRC Gen2	Čtyřrotorový shrnovač se středovým ukládáním řádku	12.5	4	12-4
MF RK 1254 TRC PRO Gen2	Čtyřrotorový shrnovač se středovým ukládáním řádku	12.5	4	12-4
MF RK 1404 TRC PRO	Čtyřrotorový shrnovač se středovým ukládáním řádku	13.80	4	13-4

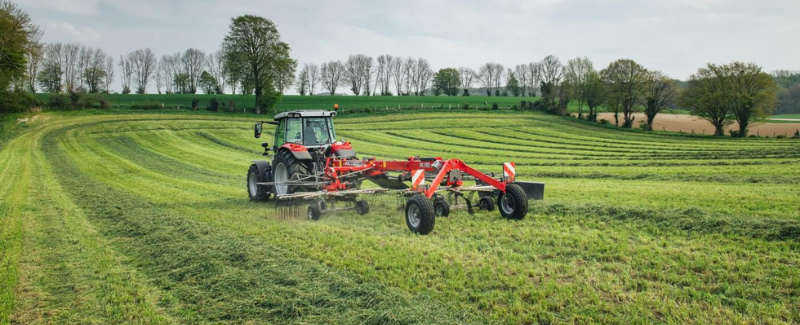

Jednorotorové shrnovače

Vačková dráha
Optimalizovaný tvar vačkové dráhy z tvárné litiny zajišťuje maximálně plynulý chod a rychlé, přesné zvedání prstů.

Moderní a osvědčený design
Velkorozměrová hnací jednotka a precizně vyrobené pouzdro ramen z hliníkové slitiny jsou ukázkou moderního a prověřeného konstrukčního řešení.

Ukládání řádku doprava
Všechny jednorotorové shrnovače Massey Ferguson ukládají řádek doprava. Díky tomu máte vždy dokonalý přehled, protože ovládací prvky traktoru se nacházejí po pravé straně.

Speciální šroubované spojení
Shrnovací hlava je spojena pomocí kuželového kroužku do pevného celku. Výhodou je, že šrouby nejsou vystaveny smykovým silám, ale pouze tlakovým a tahovým – což značně zvyšuje odolnost spoje.

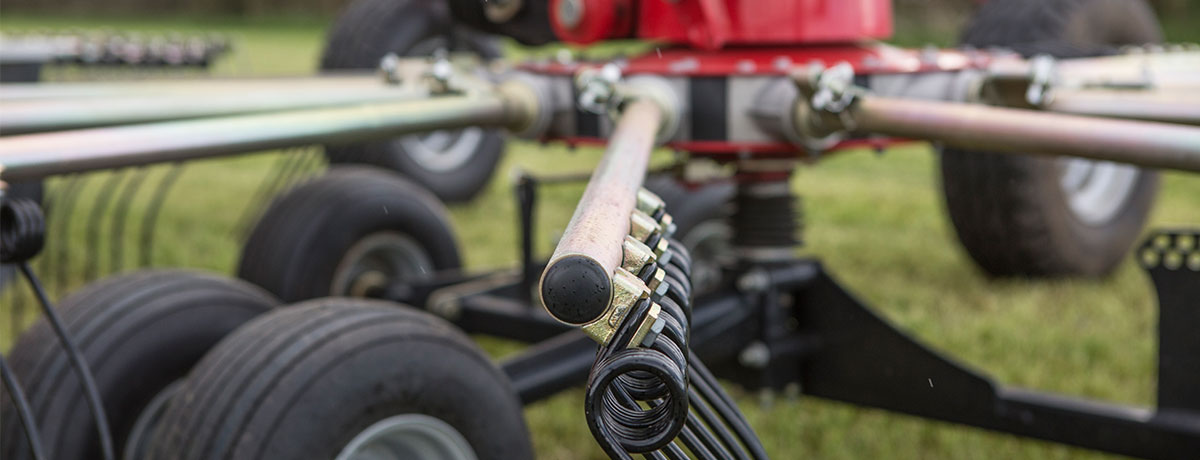

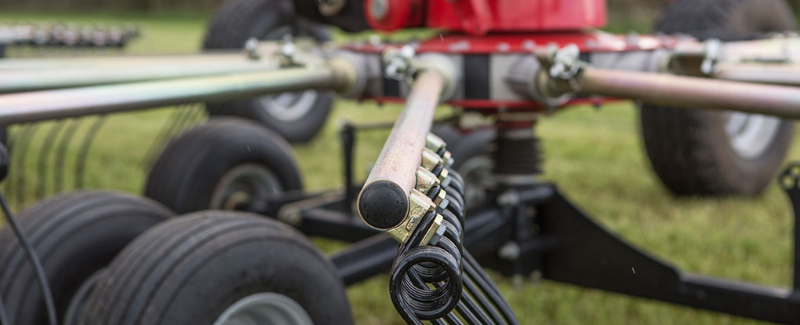

Uchycení prstů
Všechna ramena s prsty Massey Ferguson jsou vyrobena z pevné ocelové trubky v jednom kuse. Spojovací místo mezi ramenem a držákem je přesně opracováno, což usnadňuje montáž a minimalizuje opotřebení. Prsty nejsou nasunuty na trubku, ale každý je našroubován zespodu. Výhodou je dokonale hladká pracovní strana ramene, na kterou se nelepí píce.

Ideální pracovní výška
Lineární nastavení výšky, které je součástí standardní výbavy, umožňuje snadné a přesné přizpůsobení pracovní výšky aktuálním podmínkám.

Tangenciálně uspořádaná ramena prstů
Tangenciální uspořádání ramen zajišťuje nejlepší kvalitu shrnování a vytváří ideální řádek. Umožňuje výrazně vyšší pracovní rychlosti – ideální, když počasí pro sklizeň není příznivé.

Pohon
Všechny hnací jednotky shrnovačů Massey Ferguson jsou vybaveny ochranou proti přetížení, která zabraňuje poškození a snižuje prostoje během sklizně píce.

LED osvětlení
Nový moderní systém LED osvětlení s výstražným panelem zvyšuje bezpečnost provozu a prodlužuje životnost světel.





Dvou nebo čtyřrotorové shrnovače

Velké shrnovače dnes představují klíčový článek ve sklizňovém řetězci píce – jejich porucha může znamenat zastavení ostatních strojů, ztrátu času i značné finanční náklady. Proto se při výběru nového shrnovače nevyplatí dělat kompromisy.

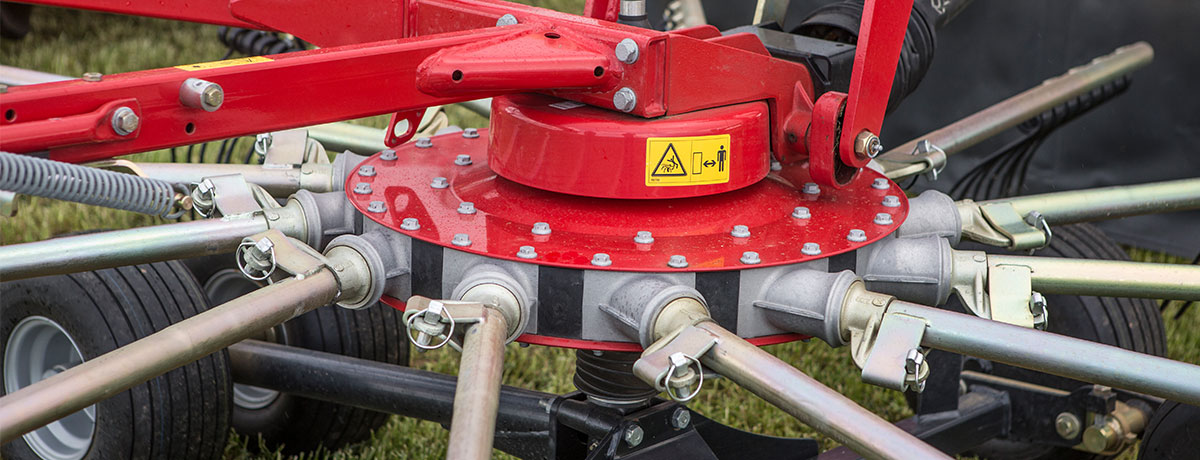

Shrnovací hlava
Uzavřená shrnovací hlava Massey Ferguson chrání všechny důležité komponenty před prachem a nečistotami. Tento osvědčený design zaručuje dlouhou životnost a spolehlivý provoz.

Vačková dráha
Optimalizovaný tvar vačkové dráhy z tvárné litiny zajišťuje mimořádně plynulý chod a rychlé, přesné zvedání prstů.





Jet Effect
Díky plně kardanovému zavěšení rotoru a rovnoměrnému rozložení hmotnosti se rotor při zvedání nejprve nadzvedne vpředu a poté vzadu. Při spouštění se nejdříve dotknou země zadní kola rotoru, následovaná koly předními – což zaručuje šetrný kontakt se zemí a minimální poškození porostu. Ani v kopcovitém terénu nedochází k poškození travního porostu ocelovými prsty. Shrnovače Massey Ferguson zajišťují vždy čistou práci bez ztrát píce.

Plně kardanové zavěšení rotoru
Toto řešení zaručuje dokonalé kopírování terénu i v těch nejnáročnějších podmínkách. Rotor se přizpůsobuje povrchu nezávisle na rámu, a to jak v podélném, tak i příčném směru. Díky tomu prsty nepronikají do půdy – nedochází tak k poškození travního porostu ani ke znečištění píce. Výsledkem je čisté, kvalitní krmivo.





Patentovaný systém řízení SteerGUARD
Massey Ferguson nabízí patentovaný systém řízení shrnovače, který je integrován do rámu. Řídicí hřídel je chráněna před poškozením a na rozdíl od vnějších táhel má pouze dva otočné body, což zvyšuje přesnost i životnost. Řídicí pohyb se přenáší z hřídele na kola pomocí čepového řízení s nastavitelnými táhly. Táhla jsou vybavena přesnými kuželovými hlavami, které zajišťují dlouhodobou odolnost a spolehlivost systému. Hlavní výhodou tohoto systému je přímý přenos pohybu řízení. Shrnovač vždy dokonale sleduje stopu traktoru, a přesto zůstává mimořádně obratný.

Tangenciálně uspořádaná ramena prstů
Nejlepší kvalita shrnování je dosažena díky tangenciálnímu uspořádání ramen prstů, které vytváří ideální řádek. Toto řešení umožňuje výrazně vyšší pracovní rychlosti – ideální, pokud počasí pro sklizeň nepřeje.

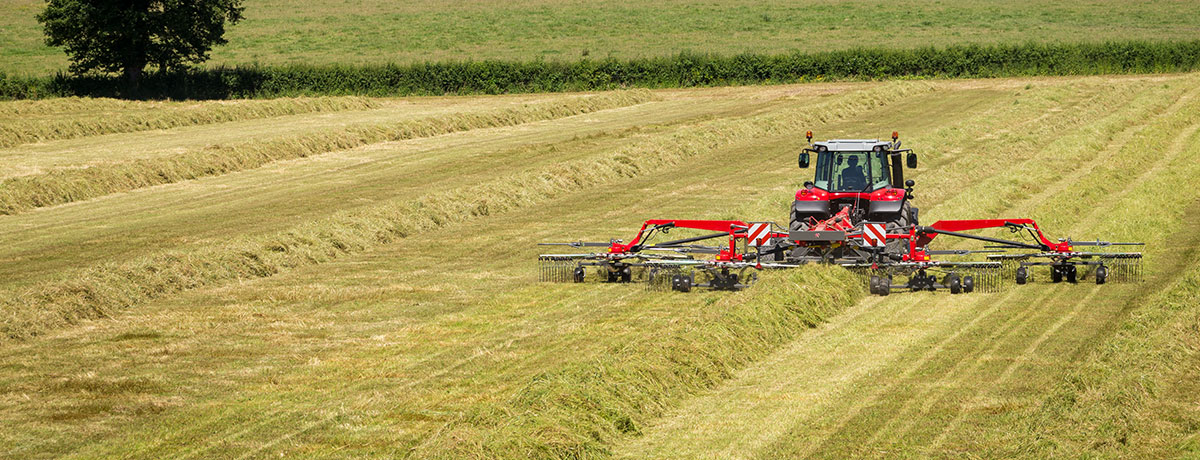

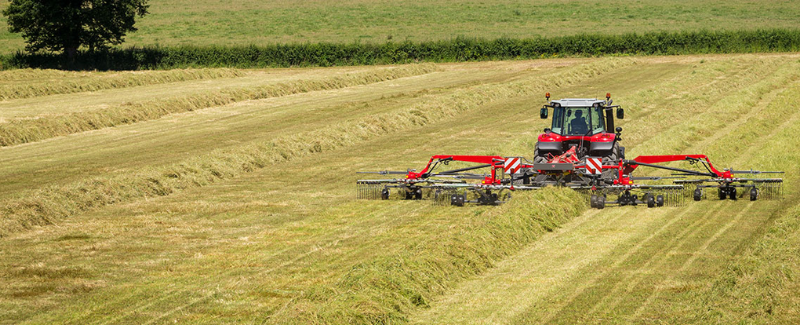

Dvourotorové shrnovače s centrálním ukládáním řádku

Automatické nastavení pracovní šířky, efektivní shrnovací výkon, přesně uložené řádky a rychlý, bezpečný přesun mezi pozemky – to vše nabízejí dvourotorové shrnovače s centrálním ukládáním řádku MF RK 662, MF RK 762, MF RK 862 a MF RK 1002. Tyto stroje si poradí s jakoukoli pracovní situací. Volitelný šestikolový podvozek s kopírovací funkcí a kardanové zavěšení rotoru zajišťují čisté a bezeztrátové shrnování.

Automatické omezení výšky
Díky automatickému omezení výšky v poloze na souvrati se vždy dosáhne nejnižší možné transportní výšky, bez ohledu na zvolenou pracovní šířku.





Nastavitelná pracovní šířka
Pracovní šířku lze snadno nastavit bez použití nářadí. V kombinaci s vnějším nastavením vačky řízení prstů umožňuje vytvořit optimální řádek pro navazující sklizňové stroje.

Optimální výkon
Podvozek každého rotoru u modelů MF RK 862 PRO a MF RK 1002 PRO je vybaven tandemovou nápravou se šesti koly o průměru 18 palců, což zaručuje maximální stabilitu a výkon při práci.

Dvojitá přední kola
Nově navržená, větší a pevně uložená dvojitá přední kola zajišťují přesné kopírování terénu, i v obtížných podmínkách, například na strništi.

Bezúdržbové hlavy rotorů
Rotorové hlavy nevyžadují žádné mazání ani pravidelný servis. Tato konstrukce zaručuje vysokou odolnost, dlouhou životnost a minimalizuje provozní náklady.

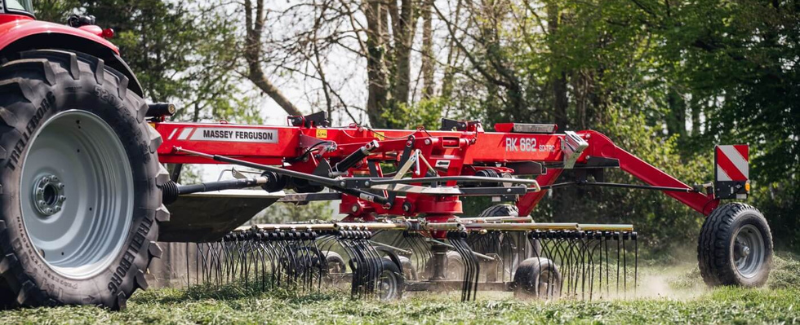

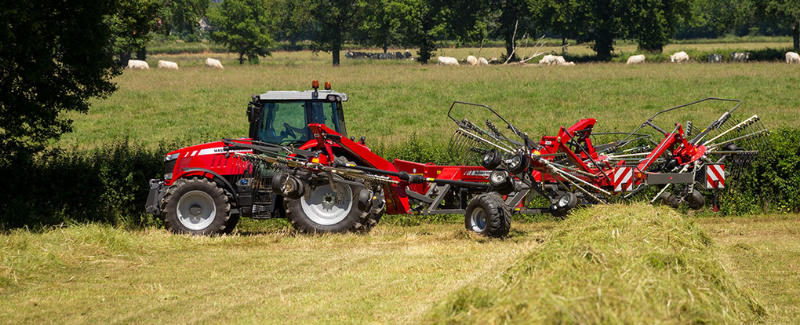

Dvourotorové shrnovače s bočním ukládáním řádku

Modely MF RK 702 TR-SDX, MF RK 662 SD-TRC, MF RK 772 SD-TRC, MF RK 842 SD-TRC Gen2 a MF RK 842 SD-TRC PRO Gen2 představují flexibilní řešení pro všechny typy terénu. Tyto shrnovače umožňují vytvářet dva úzké řádky, jeden široký řádek nebo dvojitý řádek při zpětném přejezdu, dokáží být ideálním pomocníkem podle aktuálních požadavků sklizně.

Velké překrytí rotorů
Díky velkým překrytím mezi rotory je zajištěn čistý přenos píce a rovnoměrná tvorba řádku, a to i v náročných pracovních podmínkách.

MF RK 702 TR-SDX – ojový závěs
Model s ojovým závěsem má transportní šířku menší než 3 metry, a to i s nasazenými prsty, což umožňuje rychlé přesuny mezi pozemky. U modelů s transportním podvozkem je navíc vždy zajištěna minimální přepravní výška, bez ohledu na zvolenou pracovní šířku.

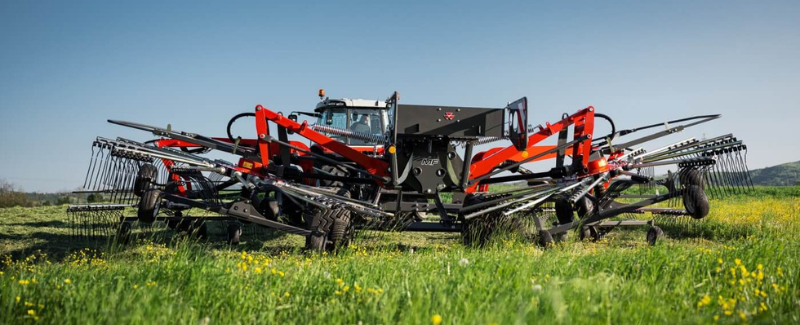

Čtyřrotorové shrnovače s centrálním ukládáním řádku

Modely MF RK 1254 TRC-EC, MF RK 1254 TRC Gen2, MF RK 1254 TRC-PRO Gen2 a MF RK 1404 TRC-PRO Gen2 představují špičku v oblasti shrnování píce. Díky čtyřem rotorům a pracovnímu záběru 12,5 až 14 metrů vytvářejí dokonale tvarované řádky, ideální pro velké lisy na balíky nebo samojízdné sklízecí řezačky.

Robustní a jednoduchá konstrukce
Shrnovače Massey Ferguson se čtyřmi rotory jsou konstruovány jednoduše, avšak mimořádně odolně. Díky tomu jsou snadno ovladatelné a všestranné, což ocení zejména zemědělci využívající stroj na více farmách.

Vzduchový brzdový systém
Pro bezpečný provoz i v náročném kopcovitém terénu jsou stroje vybaveny výkonným vzduchovým brzdovým systémem, který zaručuje jistotu a stabilitu při přepravě i při práci.

Systém Headland Control
Model MF RK 1254 TRC je vybaven systémem Headland Control, který zajišťuje zpožděné zvedání a spouštění zadních rotorů. Díky tomu jsou řádky u úvratí vždy rovnoměrné a precizně vytvarované.





Bezpečnostní varianty MF RK 1254 TRC EC
Pro uživatele, kteří nepotřebují vzduchové brzdy, je k dispozici verze MF RK 1254 TRC EC také bez brzd nebo s hydraulickým brzdovým systémem.

Rychlý transport
Modely MF RK 1254 TRC Gen2, MF RK 1254 TRC-PRO Gen2 a MF RK 1404 TRC-PRO Gen2 umožňují transportní rychlost až 50 km/h, což výrazně zkracuje dobu přesunu mezi pozemky.

Verze PRO a ISOBUS ovládání
Modely PRO Gen2 jsou vybaveny plným ISOBUS ovládáním, které umožňuje komfortní a precizní řízení všech funkcí shrnovače přímo z kabiny traktoru.

Section Control Pro
Model MF RK 1404 TRC-PRO Gen2 lze volitelně vybavit systémem Section Control Pro. Tato pokročilá technologie automaticky zvedá jednotlivé rotory při překrývání, čímž zajišťuje maximální přesnost a efektivitu shrnování.
